В результате длительных технологических исследований сотрудниками кафедры электронных приборов и устройств (ЭПУ) СПбГЭТУ «ЛЭТИ» и ЗАО «ЭЛТЕХ-Мед» (малое предприятие Технопарка СПбГЭТУ «ЛЭТИ») была предложена методика микро/острофокусной рентгеновской съемки, являющейся международно признанным российским приоритетом. Для ее реализации в самых различных областях медицины разработаны современные технические средства. Так, с целью практической реализации выявленных преимуществ предложенной методики рентгеновской съемки в первую очередь в медицине, а также других областях были созданы:
Всего за последние 5 лет произведено более 800 единиц технических средств рентгенографии и рентгенодиагностики.
Аппараты рентгеновские серии РАП построены на основе отечественных рентгеновских трубок производства АО «Светлана-Рентген», как уже выпускаемых на этом предприятии, так и специально разработанных совместно с сотрудниками кафедры ЭПУ СПбГЭТУ «ЛЭТИ».
Максимальное напряжение разработанных аппаратов в зависимости от назначения варьирует от нескольких десятков до нескольких сотен киловольт. Размер эффективного фокусного пятна – от нескольких микрометров до нескольких миллиметров.
Микрофокусные рентгеновские аппараты семейства РАП (РАП-100-0,2Н-1; РАП-150-0,5Н-1) совместимы со всеми видами современных цифровых систем визуализации и используются для проведения высокоинформативных рентгенографических исследований как в полевых, так и стационарных условиях.
Малые габариты и масса аппаратов позволяют проводить рентгеновскую съемку без использования традиционного штатива. Методика микрофокусной рентгенографии позволяет обеспечить безопасные условия его работы в соответствии с действующими нормативными документами (СанПиН).

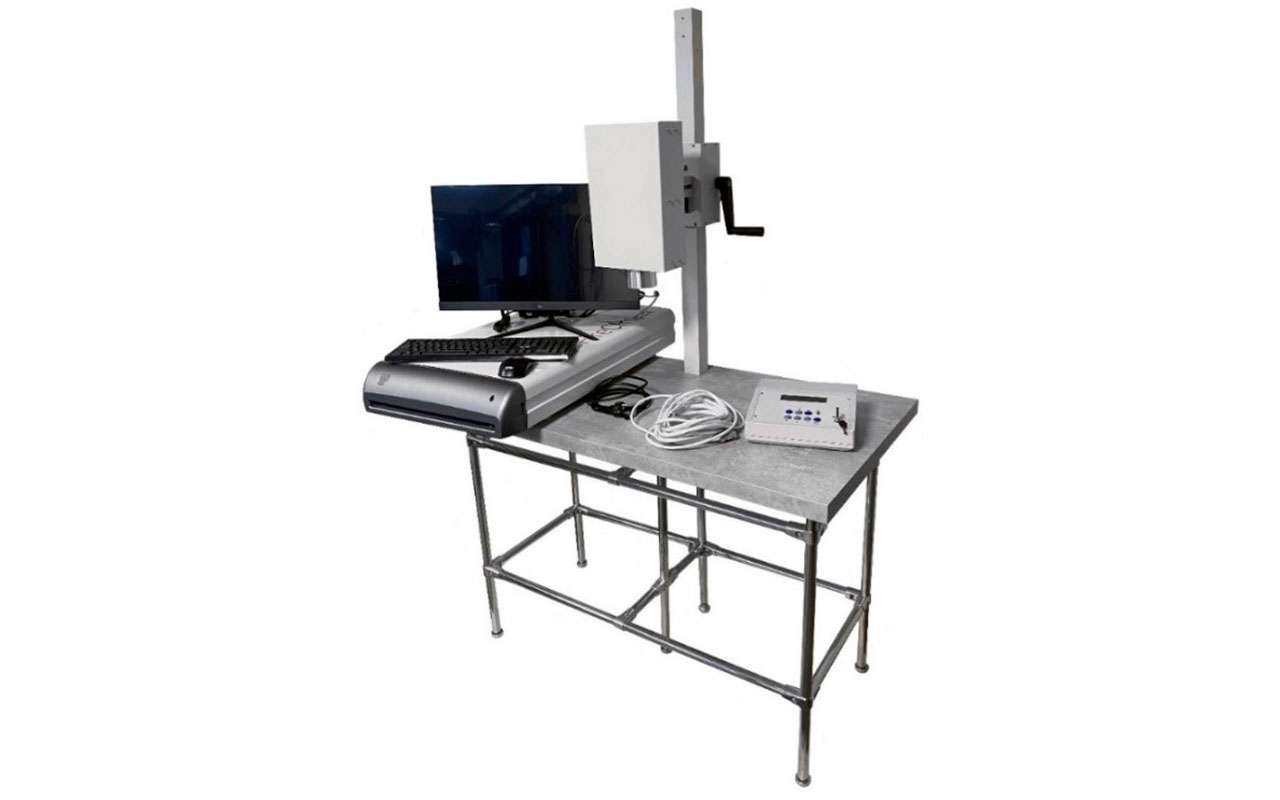

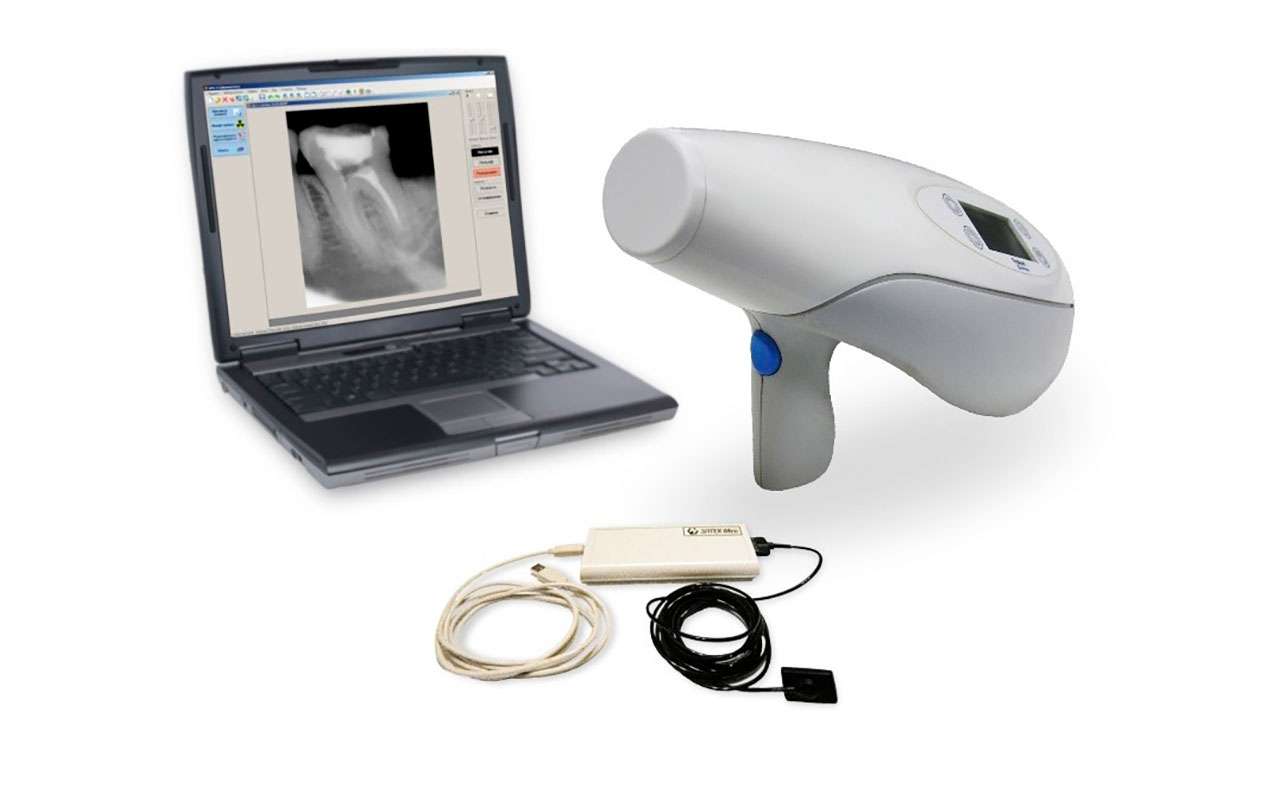

На основе одного из микрофокусных аппаратов серии РАП на напряжение 70 кВ разработан рентгенодиагностический комплекс семейства «ПАРДУС», например «ПАРДУС-Стома».
Комплекс предназначен для проведения рентгенологических обследований в стоматологии, челюстно-лицевой хирургии. Однако благодаря высоким просвечи-вающим возможностям он с успехом используется в неонатологии и травматологии в неспециализированных условиях, в том числе полевых или военно-полевых.
Всего за последние 5 лет поставлено 82 рентгенодиагностических комплекса «ПАРДУС-Стома», из них 62 для нужд МО РФ.
Примеры исполнения рентгенографических комплексов на основе аппарата РАП-100 для решения задач судебно-медицинской экспертизы.
Всего за последние 5 лет поставлено 4 рентгенографических комплекса на основе РАП-100.

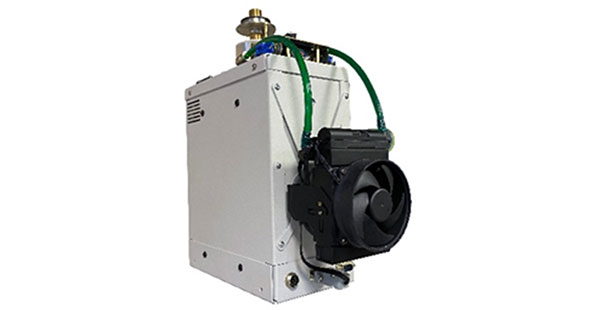

Острофокусные рентгеновские аппараты серии РАП (РАП-120-0,5Н-1; РАП-180М-1Н-1) применяются в составе многофункциональных или специализированных установок для рентгеновского контроля, в первую очередь семейства ПРДУ.

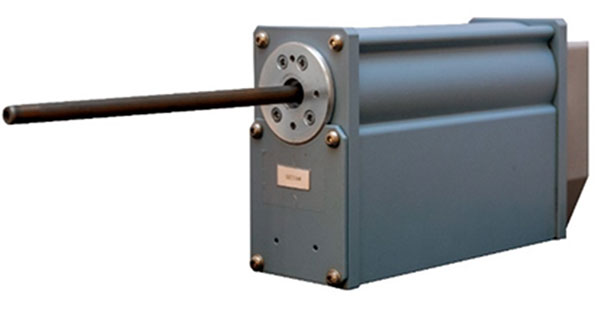

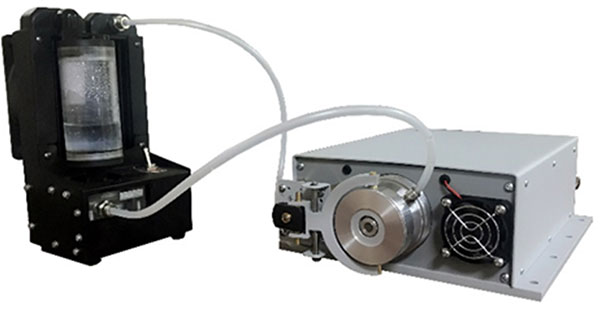

Однако малые габариты и масса позволяют успешно использовать их в качестве самостоятельного источника рентгеновского излучения при проведении рентгенологических обследований по методике микрофокусной рентгенографии в неспециализированных, в том числе полевых или военно-полевых условиях. Специализированные рентгеновские аппараты серии РАП (РАП-50-3П-2; РАП-100-12Н-3) разработаны для использования в составе передвижных рентгеновских установок медицинского назначения. Особо следует отметить аппарат РАП50-3П, который построен на основе оригинальной рентгеновской трубки с вынесенной на длинной и тонкой анодной трубе мишенью прострельного типа.
Аппарат реализует запатентованную отечественную методику интраоперационной рентгенотерапии онкологических заболеваний.

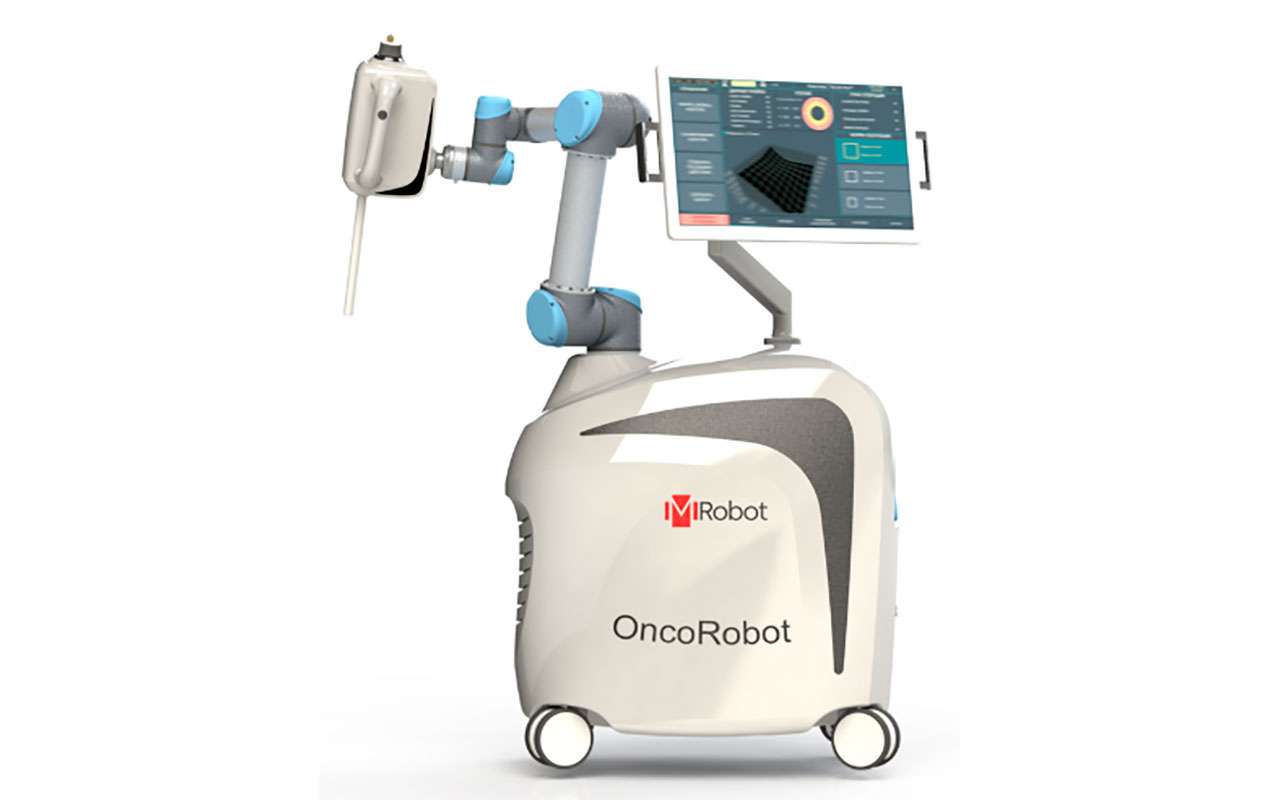

Установка «ОНКОРОБОТ» позволяет в автоматическом режиме подвести терапевтическую дозу рентгеновского излучения к очагу заболевания непосредственно в ходе хирургической операции по удалению опухоли. В настоящее время действующий макет установки проходит исследовательские испытания.
Всего за последние 5 лет поставлено рентгеновских аппаратов серии РАП – 649 шт.

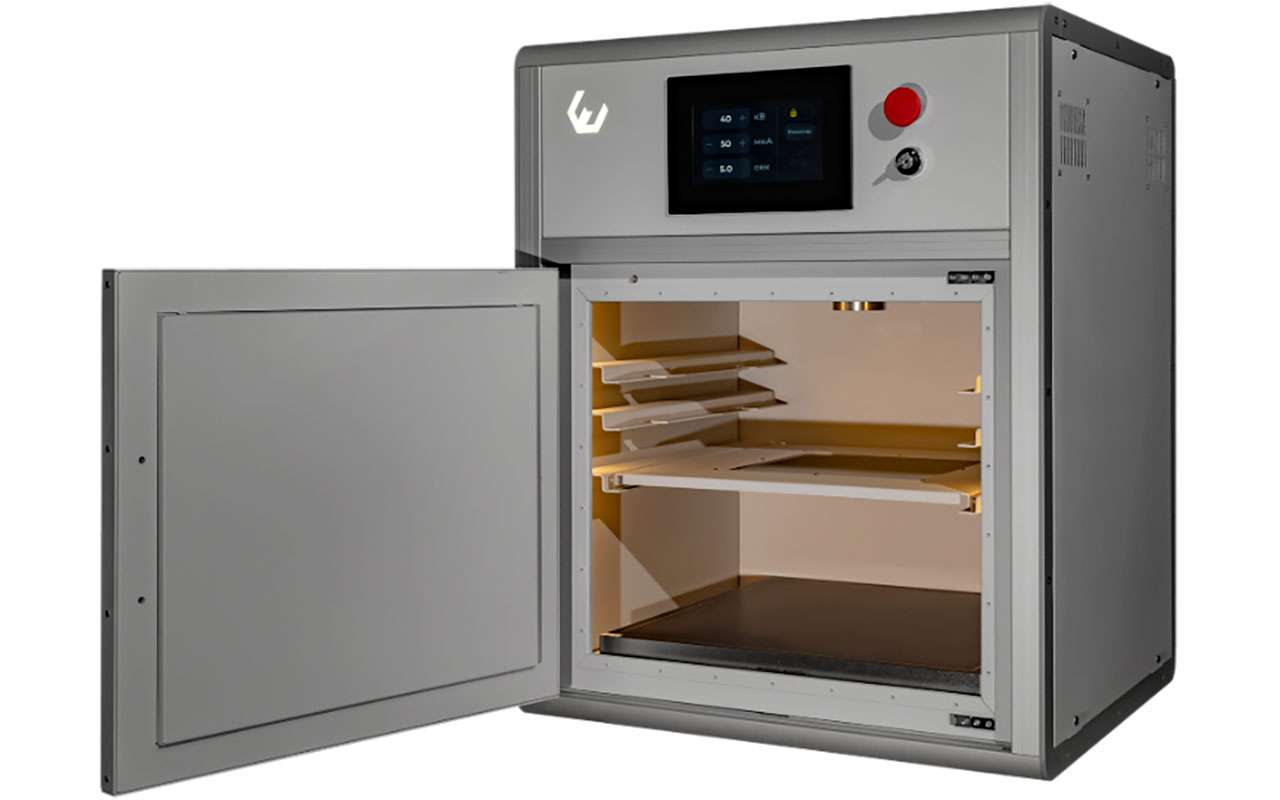

Многофункциональные и специализированные передвижные рентгеновские установки семейства ПРДУ. Типовой состав установки включает в себя: моноблочный источник рентгеновского излучения и цифровой приемник рентгеновского изображения, устройство для позиционирования объекта рентгеновского контроля, которые размещаются внутри камеры для проведения рентгенографических работ. Неотъемлемой частью каждой из установок является оригинальное отечественное программное обеспечение. Все установки построены на основе микро- и острофокусных рентгеновских аппаратов серии РАП, которые позволяют получать резкие и информативные рентгеновские изображения на принципиально сниженном расстоянии между источником напряжения и объектом контроля и, соответственно, принципиально сниженной экспозиционной дозе рентгеновского излучения. В этом случае также принципиально снижаются габариты и масса рентгенозащитной камеры для проведения рентгенографических работ.
На этом основании установки семейства ПРДУ представляют собой новый передвижной класс технических средств рентгеновского контроля, которые в отличие от традиционных стационарных средств могут быть использованы на рабочем месте пользователя: хирурга в операционной, биолога в лаборатории, технолога на испытательном стенде, преподавателя в учебном классе и т.д.

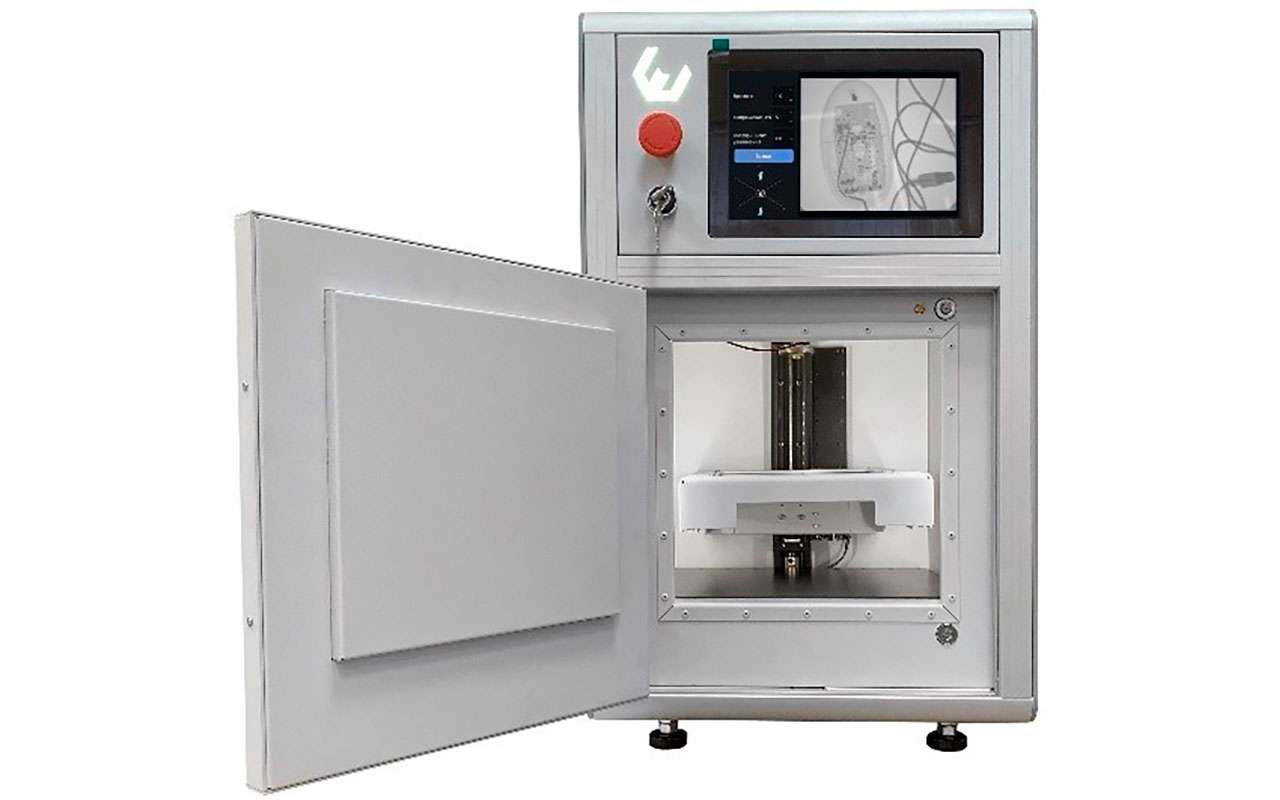

Многофункциональные передвижные рентгеновские установки ПРДУ. Установка ПРДУ I предназначена для получения резких увеличенных рентгеновских изображений биологических объектов.
Важное применение установки ПРДУ I – интраоперационный контроль тканей молочной железы на чистоту края резекции от остаточного обсеменения канцерогенными клетками непосредственно в ходе операции по хирургическому удалению опухоли. Методика предложена и апробирована совместно со специалистами Университетского Маммологического центра и Национального медицинского исследовательского центра онкологии им. Н. Н. Петрова.
Установка ПРДУ II предназначена для получения изображений более крупных биологических объектов при решении задач криминалистики и судмедэкспертизы.

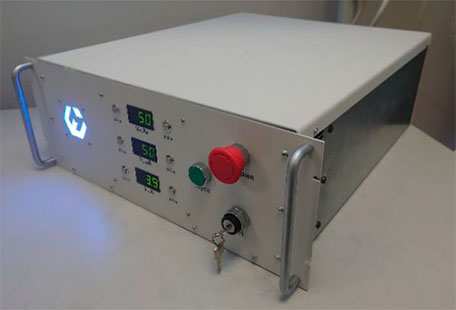

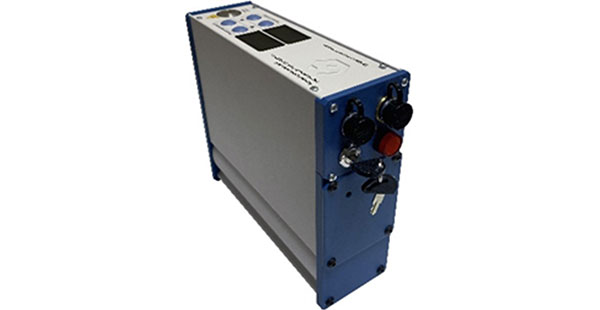

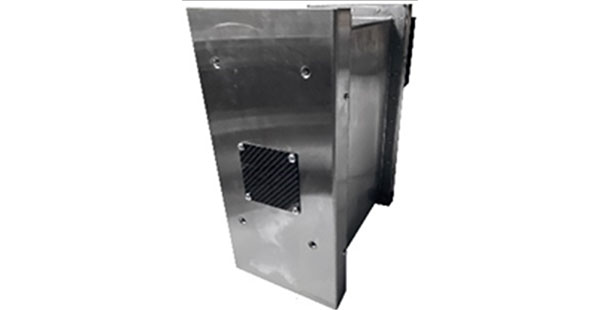

Источники питания небытового назначения семейства «СтабИст-50». Особо следует отметить стабилизированные высоковольтные источники питания (ВИП) семейства «СтабИст». Источники используются для питания рентгеновских трубок в составе кабельных рентгеновских аппаратов различного назначения.
ВИПы семейства «СтабИст» были разработаны для реализации программ импортозамещения, принятых крупными отечественными предприятиями после ухода с российского рынка рентгеновской техники одного из основных поставщиков таких источников фирмы Spellman (США).
Всего за последние 5 лет поставлено 11 источников питания небытового назначения, модели «СтабИст-50».
В общей сложности за последние пять лет на кафедре ЭПУ СПбГЭТУ «ЛЭТИ» по теме работы было выполнено 6 НИОКТР общим объемом около 450 млн р.

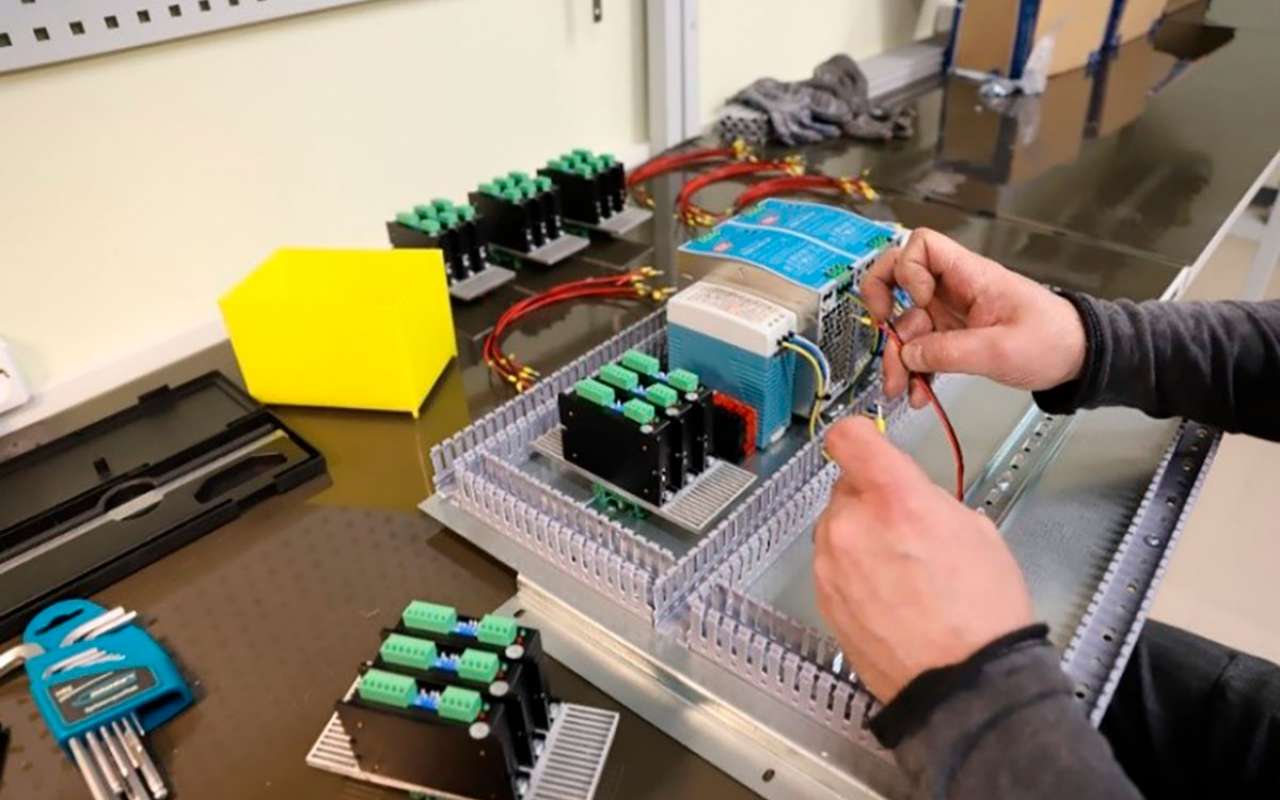

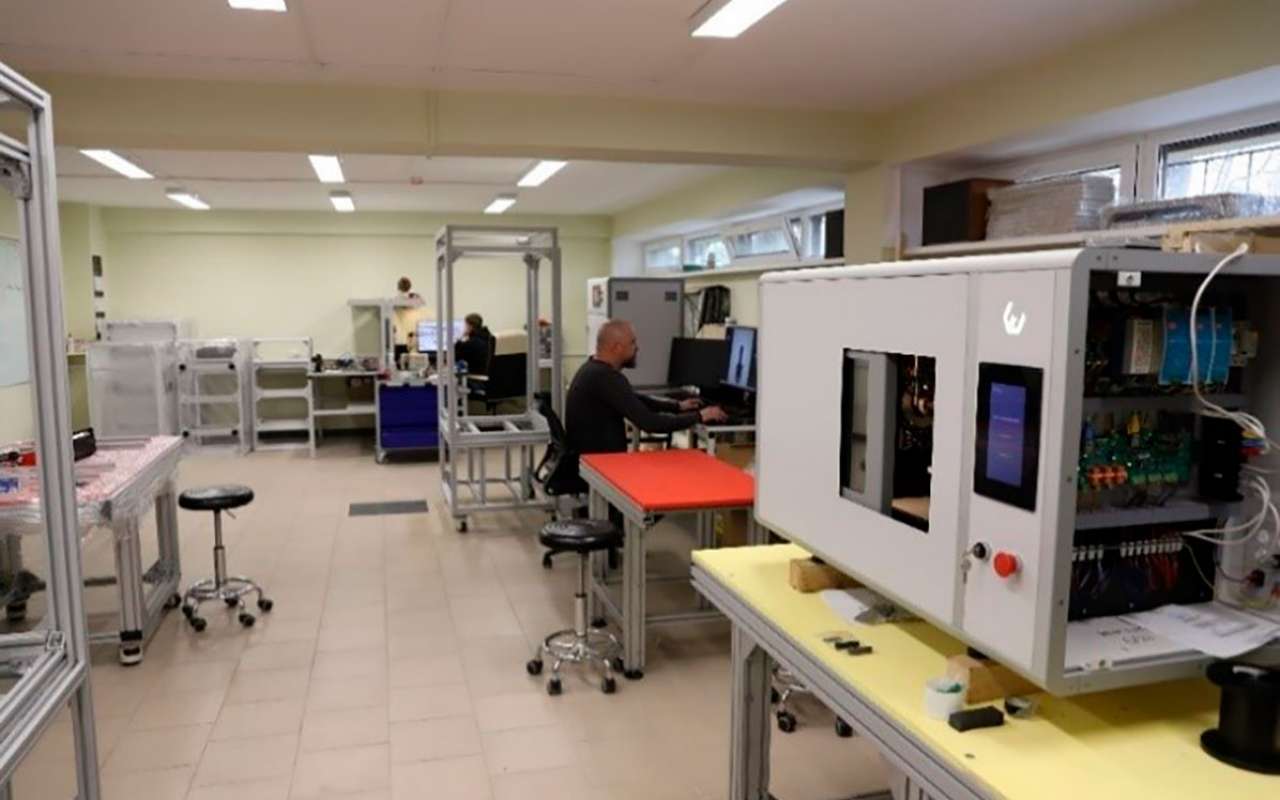

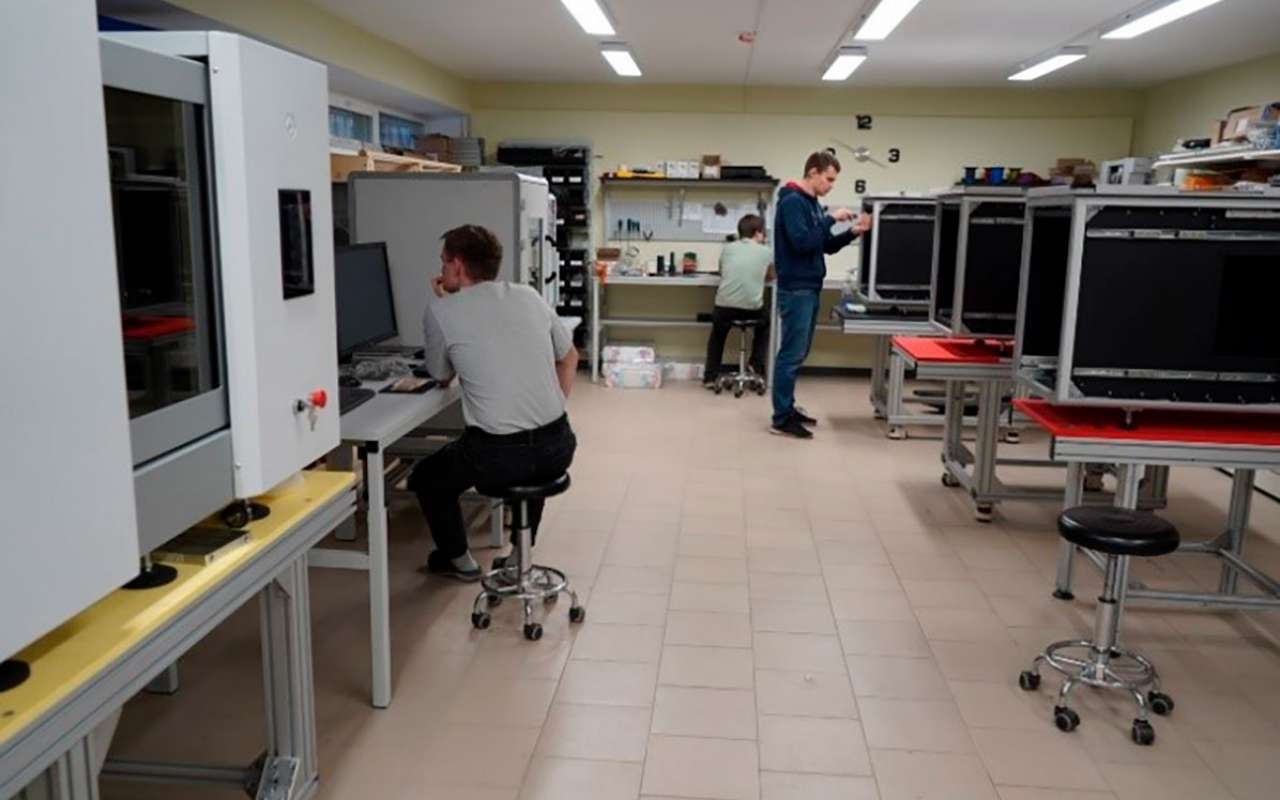

Сборка рентгенографических и рентгенотомографических установок

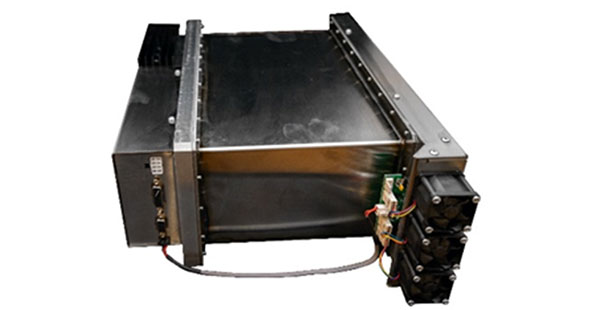

Сборка излучателей для портативных рентгеновских аппаратов
